自動控制類|山東省2023年春季高考技能測試試題或考試范圍

依據《山東省春季高考統一考試招生專業類別考試標準》（山東省教育招生考試院2022年11月發布），山東省2023年春季高考自動控制類專業考試考試范圍如下:

【一】主考院校

濟寧職業技術學院

【二】自動控制類專業考試范圍

一、考試時長

60 分鐘。

二、分值分配

總分值 230 分，其中理論部分共 6 個單項選擇題，30 分；實操部分 1 個項目，包含 3 個評分子項，200 分。

三、考試形式

采用無紙化形式，通過考試設備及系統完成，其中考試設備的實訓模塊選用PLC 單元模塊。請考生認真學習技能測試主考院校網站上公布的考試設備介紹文本及視頻、考試系統使用說明。

四、考試范圍

依據《山東省春季高考統一考試招生專業類別考試標準》（山東省教育招生考試院 2022 年 11 月發布），理論部分考試范圍為《自動控制類專業考試標準》（以下簡稱《考試標準》）中的技能模塊 3“電機測試及照明電路的安裝檢修”、技能模塊 5“PLC 控制線路的安裝與調試”、技能模塊 7“三相電動機電氣控制線路的安裝與調試”，實操部分考試范圍為《考試標準》中的技能模塊 5“PLC控制線路的安裝與調試”。

五、試題示例

示例僅作為考生準備測試的參考，實際考試試題在形式上與示例一致，不同場次試題內容會有變化。

（一）單項選擇題示例

為避免因接觸器主觸頭熔焊發生短路事故，在三相異步電動機正反轉控制電路中常采用

A．按鈕自鎖 B．接觸器自鎖 C．按鈕聯鎖 D．接觸器聯鎖

（二）實操題示例

【項目描述】

   項目名稱：三相異步電動機 Y-Δ降壓起動的 PLC 控制電路接線與調試

   項目要求：某企業空氣壓縮機由一臺三角形接法的三相異步電動機拖動，要求采用 PLC 控制實現降壓起動，電路應具有短路和過載保護功能。其工作過程為：閉合設備電源開關，按下起動按鈕 SB1 后，電動機以星形接法起動，同時指示燈 H2 點亮，5s 后電動機轉為三角形接法并連續運行，同時指示燈 H2 熄滅、H1 點亮；按下停止按鈕 SB2 后，電動機立即停止運行，同時指示燈 H1 熄滅。

   要求考生根據給出的 PLC 控制系統電路圖進行電氣接線，編寫 PLC 程序并進行調試，執行安全文明操作規范。

【電氣接線及評分】

操作步驟：

1．根據給出的 PLC 控制系統電路圖（見附件 1）在考試設備上進行接線（電路圖中元器件符號兩端的數字標識僅表示考試設備中元器件的端子號）；

2．接線完成后，請仔細核對接線是否正確，確認無誤后點擊“評分”按鈕，考試系統將自動檢測接線是否正確并進行評分（注意：只有一次評分機會）；

3．若考試系統提示接線正確，則考試設備自動供電，允許考生操作電源開關上電并進行后續操作，不必向監考教師舉手示意。若考試系統提示接線錯誤，則考生根據系統提示自行檢查接線并改正，然后點擊“檢測”按鈕進行自動檢測，但不重新評分。可重復以上過程，直到接線完全正確，考試設備自動供電。

【PLC 編程調試及評分】

說明：只有電氣接線全部正確并通過系統檢測后才能寫入程序并調試。

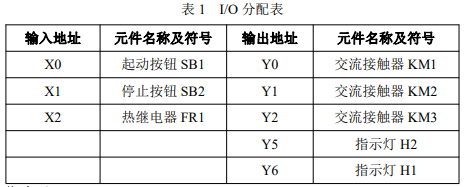

要求：按項目要求及 I/O 分配表（表 1）編寫 PLC 程序并寫入、調試。

操作步驟：

1．將考試系統最小化；

2．打開三菱 PLC 編程軟件“GX Works2 ”，按項目要求編寫 PLC 程序，以考生身份證號命名并保存到桌面，將程序寫入到 PLC 中并調試；

3．PLC 程序調試完成后，停止編程軟件的在線監視功能，最小化“GXWorks2 ”軟件，返回考試系統，點擊“開始評分”按鈕，按系統提示逐步進行操作，考試系統將根據運行結果進行評分。

說明：

（1）只有停止編程軟件的在線監視功能后，才能進行評分；

（2）評分過程中，如需重新寫入程序或調試，須先點擊“停止評分”按鈕，停止本次評分過程。點擊“開始評分”按鈕，可重新進行評分。PLC 編程調試最終得分由系統根據考生最后一次運行結果進行評分。

【職業素養與安全意識要求及評分】

要求：考生應嚴格遵守安全用電操作規范和儀器設備操作規程。考試開始前，嚴禁私自上電操作。考試過程中，應著工裝（不能帶有顯示考生和學校信息的標志），穿絕緣鞋；不得損壞設備和工具；保持工位整潔；服從監考人員安排，遵守考場紀律。

評分：監考員根據考生現場表現進行評分。

說明：考試結束后，不要拆除接線，不要關閉考試系統和 PLC 編程軟件，不要關閉計算機，不要關閉技能考試設備的電源開關。

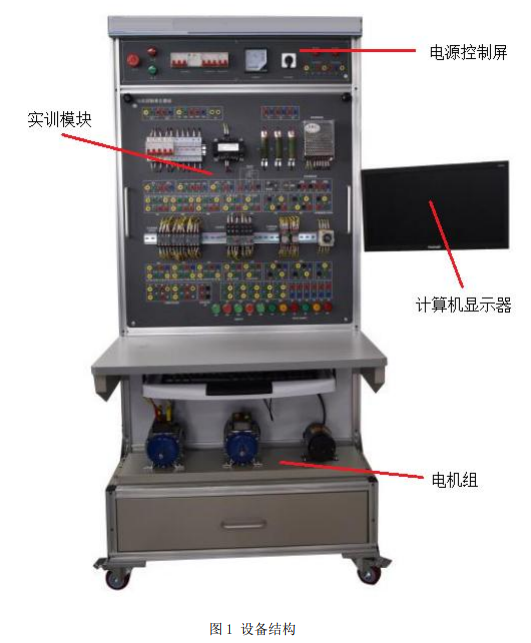

【三】自動控制類專業考試設備介紹

二、電源控制屏

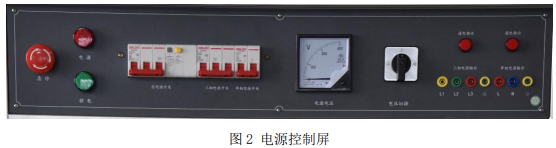

電源控制屏采用三相五線制交流電源，具有漏電保護功能；具有急停按鈕、電源指示燈、供電指示燈；具有電源電壓指示；提供 1 路三相電源輸出，帶自動空氣開關控制；提供 1 路單相電源輸出，帶自動空氣開關控制。

?

三、實訓模塊

實訓模塊有 PLC 單元模塊、電機控制單元模塊、家用配電單元模塊等 3 種。本次測試選用 PLC 單元模塊。

1、PLC 單元模塊概述

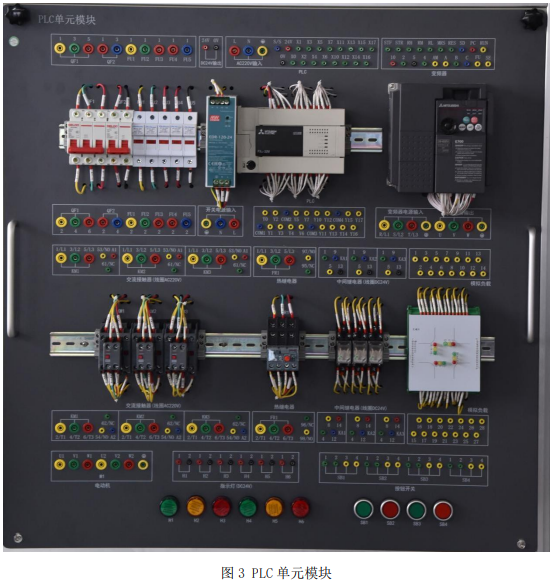

PLC 單元模塊包含斷路器、熔斷器、DC24V 開關電源、三菱 FX3U-32MR PLC、3三菱 FR-E740 變頻器、交流接觸器、熱繼電器、中間繼電器、可插拔式模擬負載模塊、按鈕開關、指示燈等電氣元件。所有電氣元件的引線已全部轉接到面板安全插孔上。具有自動智能巡線系統，可自動檢測外部接線的正確性。

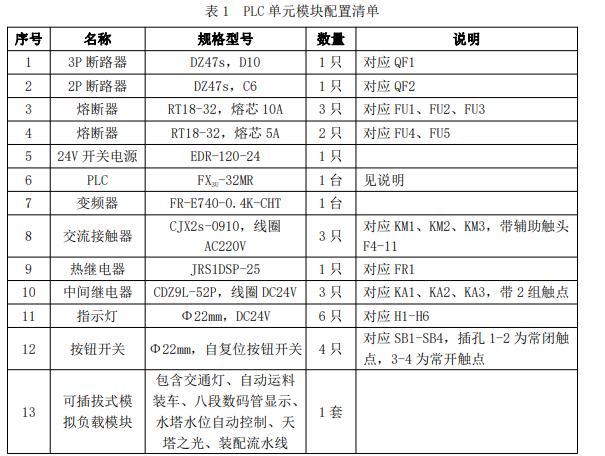

2、PLC 單元模塊配置清單

   說明：由于三菱（中國）公司 FX2N系列 PLC 停產，為確保各部件處于最佳工作狀態，將 PLC 調整為 FX3U-32MR，其接線方法與 FX2N系列 PLC 相同。停產通告見三菱（中國）公司官網。

四、電機組

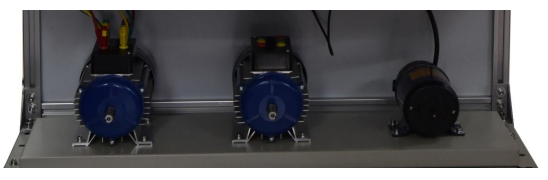

包含 2 臺三相異步電動機和 1 臺他勵直流電動機。本次考核使用 1 臺型號為YS6324 的三相異步電動機，電壓 380V，功率 180W，可 Y-△轉換，其接線已通過掛箱側面航空插頭引到面板上。

五、其他配置

1、計算機及顯示器：安裝 PLC 編程軟件 GX Works、山東省 2023 年春季高考技能測試自動控制類專業考試系統。

2、數字式萬用表：UT39A+型。

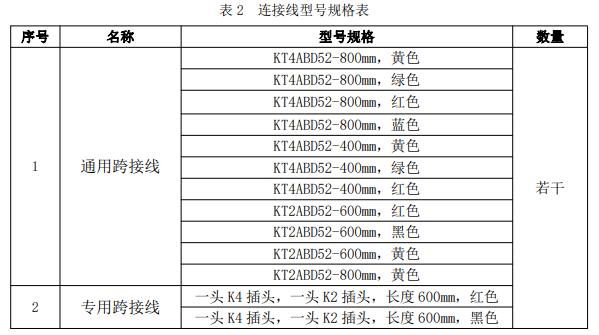

3、連接線

自動控制類專業考試設備介紹視頻

鏈接：http://www.jnzyjsxy.cn/uploadfile/2022/0304/20220304052736946.mp4

3.考試

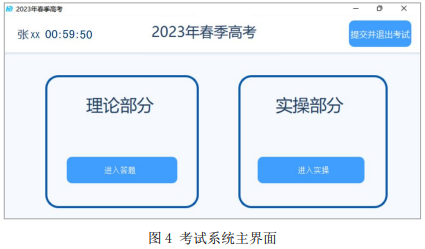

考試開始指令發出后，自動進入圖 4 考試系統主界面。

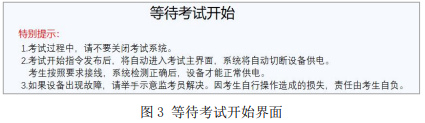

注意：理論部分考試可多次進入，實操部分考試僅可進入一次。

3.1 理論部分考試

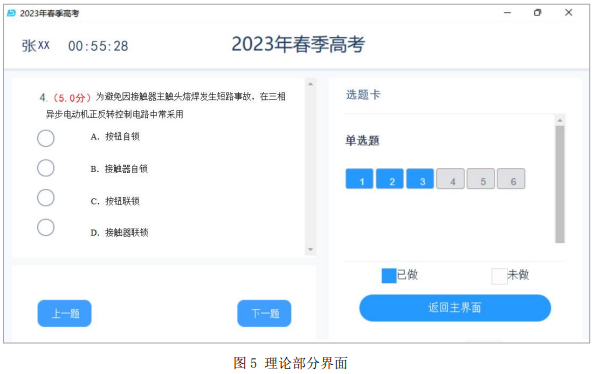

點擊圖 4 考試系統主界面中理論部分的【進入答題】按鈕，進入圖 5 理論部分考試界面。

考生可以通過點擊【上一題】、【下一題】或選題卡中相應題號進行題目切換。藍色背景題號的試題為已完成的試題，灰色背景題號的試題為未完成的試題。

點擊【返回主界面】按鈕，將關閉理論部分考試界面，并返回到圖 4 考試系統主界面，理論部分的作答情況會被自動保存。

3.2 實操部分考試

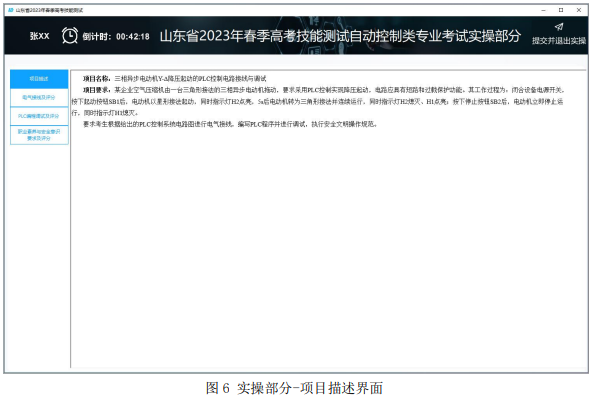

（1）點擊圖 4 考試系統主界面中實操部分的【進入實操】按鈕，進入實操部分考試界面，并自動顯示圖 6 實操部分-項目描述界面，可查看項目名稱、項目要求等內容。

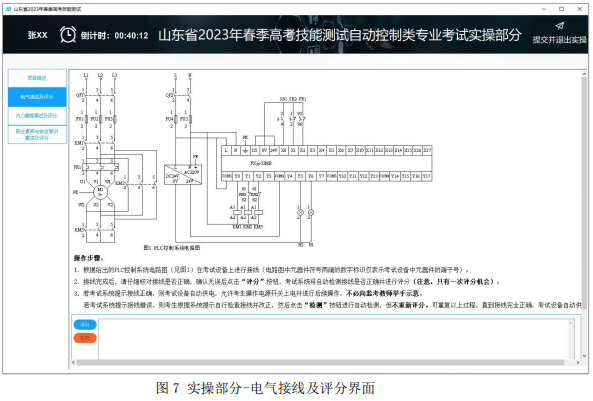

（2）點擊【電氣接線及評分】按鈕，顯示圖 7 界面，按提示操作，檢測結果將顯示在【評分】按鈕右側的文本框內。圖 7 實操部分-電氣接線及評分界面。

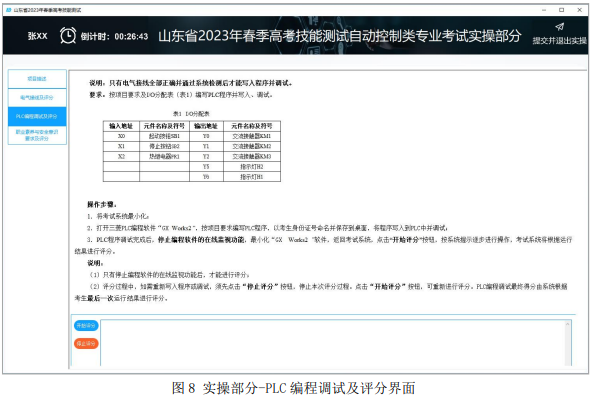

（3）點擊【PLC 編程調試及評分】按鈕，顯示圖 8 界面，按提示操作，調試結果將顯示在【開始評分】按鈕右側的文本框內。

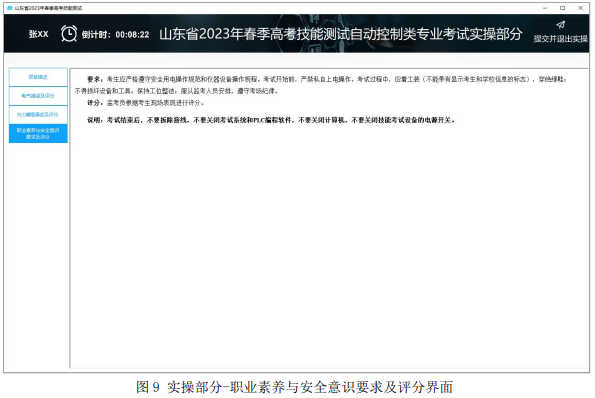

（4）點擊【職業素養與安全意識要求及評分】按鈕，顯示圖 9 界面，可查看具體要求。

（5）點擊圖 9 右上角【提交并退出實操】按鈕，提示提交后無法再次進入實操考試，確認后自動關閉實操部分考試界面，并返回圖 4 考試系統主界面，此時實操部分按鈕提示文字變成圖 10所示【上傳附件】。

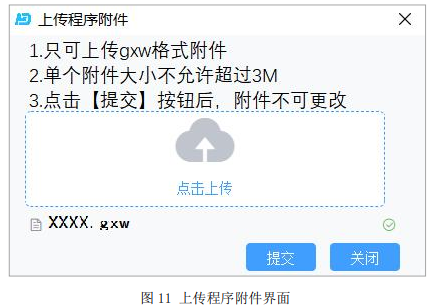

點擊圖 10【上傳附件】按鈕，打開圖 11 上傳程序附件界面。

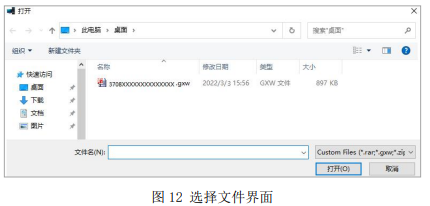

點擊【點擊上傳】按鈕，打開圖 12 選擇文件界面

選擇考生編寫的 PLC 程序，點擊【打開】按鈕，返回圖 11 上傳程序附件界面，點擊【提交】按鈕完成程序附件提交。提交之前可刪除附件，重新上傳，提交之后將不可修改。

點擊【關閉】按鈕，返回圖 4 考試系統主界面。

4.提交并退出考試

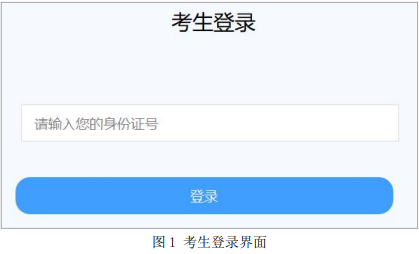

點擊圖 4 考試系統主界面右上角【提交并退出考試】按鈕，提示是否退出本場考試，確認后返回圖 1 考生登錄界面，本場考試結束。

注意：考試結束指令發出后，評分、上傳文件、提交等功能關閉，考生將無法進行任何操作，系統自動交卷。請考生務必在考試結束前完成相關操作。

【五】濟寧職業技術學院考點考生須知

二、考生應嚴格按照《山東省 2023 年春季高考技能測試準考證》上的考生須知參加測試。

三、考生憑有效身份證明、技能測試準考證，進入濟寧職業技術學院北門。

       地址：山東省濟寧市任城區任城大道與建設北路交叉路口向西 200 米路南。

四、考生進入北門后，除有效身份證明、技能測試準考證、黑色中性筆以外的物品（包括書包、資料、手機及其他無線接收、傳送設備，電子存儲記憶錄放設備）統一放置在北門廣場物品存放處。測試結束后領回。

五、考前 60 分鐘，考生到文體中心西門，經身份核驗、測溫檢查、安全檢查后有序進入候考區（文體中心一樓報告廳）。

六、考生在候考區領取并填寫《考生安全操作、誠信測試承諾書》。工作人員認真核對考生本人與有效身份證明、技能測試準考證、《考生簽到表》照片是否一致。資格審核無誤的考生，在《考生簽到表》簽名處簽字并用右手食指按手印。考生將有效身份證明、技能測試準考證、《考生安全操作、誠信測試承諾書》交工作人員。測試結束后，考生自行前往北門廣場物品存放處領回有效身份證明、技能測試準考證和其他個人物品。七、考前 20 分鐘，考生攜帶黑色中性筆，由工作人員引導進入考場。不得攜帶其他物品進入考場。

八、考生入場后對號進入工位，嚴格按照系統播音的指令操作。輸入身份證號，登錄考試系統。每個工位已配備數字式萬用表，可在斷電狀態下對考試設備、連接線等進行檢查。測試開始指令發出后，考生方可開始答題或操作。

九、考生應安全、規范操作。有問題舉手示意監考員。如因考生自行操作，導致事故或測試結果損毀、丟失，責任由考生自負。

十、測試開始后，遲到考生不得進入考場。考生不得提前交卷離場。

十一、測試結束前 5 分鐘有系統播音提醒，考生應注意及時評分、上傳文件、提交。測試結束指令發出后，考生將無法操作，系統自動交卷。請務必在結束前完成相關操作。

十二、測試結束指令發出后，請考生在座位上安靜等待。監考員確認測試數據回收無誤后，通知考生離開考場。

十三、疫情防控形勢和政策如發生調整和變化，按最新規定執行。
