網絡技術類|山東省2023年春季高考技能測試試題或考試范圍

依據《山東省春季高考統一考試招生專業類別考試標準》（山東省教育招生考試院2022年11月發布），山東省2023年春季高考網絡技術類專業考試試題如下:

【一】主考院校

濟南職業學院

【二】網絡技術類專業試題

一、考試說明

   1．考試時間：60 分鐘。

   2．考試內容包括兩個模塊：網絡設備安裝與調試、C 語言程序設計。

   3．試題總分 230 分，其中網絡設備安裝與調試 115 分，C 語言程序設計 115分。

   4．考生必須將 D 盤根目錄下名為“考生號”的文件夾重命名為自己的考生號（如 “D：\考生號”改為“D：\23370123456789”），確保考生號正確，因考生號錯誤導致的成績無效，責任由考生自負。

   5．所有考試結果必須填入對應模塊的【答題卡】文件中，否則不得分。

   6．注意隨時保存文件，因未及時保存導致考試結果不完整，責任由考生自負。

二、技術平臺

   1.硬件平臺

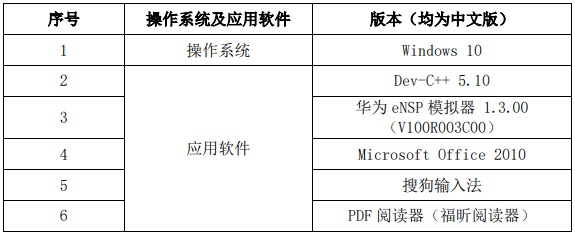

2.軟件平臺

三、考試模塊

模塊 1 網絡設備安裝與調試

本模塊使用樣圖如下：

1.繪制網絡拓撲結構圖

在 eNSP 模擬器中，按照樣圖繪制網絡拓撲結構圖，不需要添加注釋（綠色背景部分）。其中路由器使用 Router 設備，交換機使用 S5700 設備，終端使用PC 設備。

2.網絡設備調試

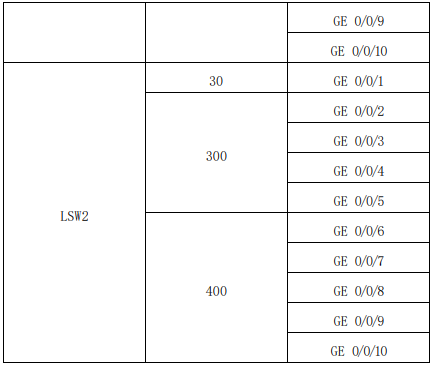

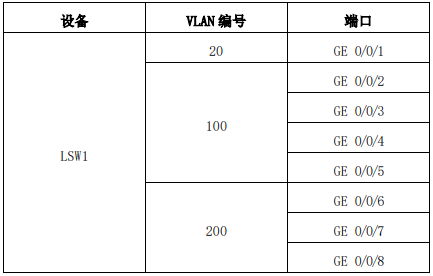

（1）按照下表中的要求在交換機中完成 VLAN 的配置。

（2）按照樣圖中給出的網絡地址配置所有設備接口及 VLAN 的 IP 地址。

（3）使用三層交換機實現 VLAN 間的三層通信。

（4）使用動態路由協議 RIP 或 OSPF 配置實現全網連通。

（5）在交換機 LSW1 上使用 ACL 禁止 vlan100 到 vlan300 的連通。

3.結果提交調試完成后，按照【網絡設備安裝與調試答題卡】文件要求，將結果粘貼至指定的表格框中，粘貼位置錯誤不得分。

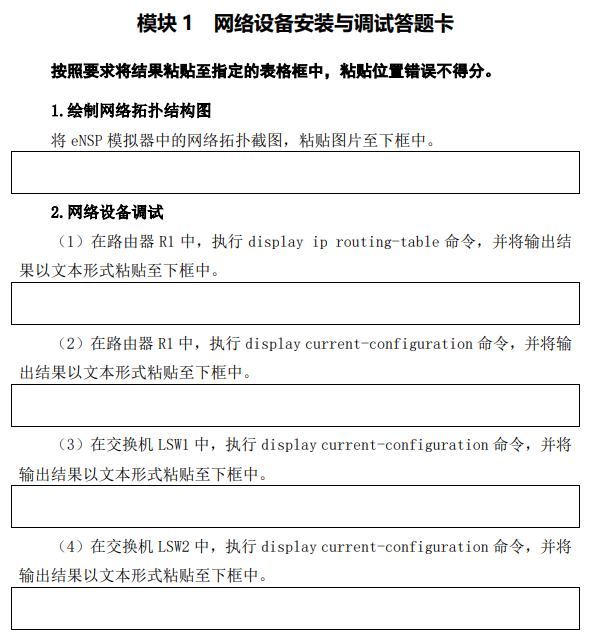

【網絡設備安裝與調試答題卡】示例見下方。
