電氣技術類|山東省2023年春季高考技能測試試題或考試范圍

2023年春季高考共30個類別，分別是現代農藝、烹飪、畜牧養殖、建筑、機械制造、設備維修、機電技術、自動控制、電 氣技術、電子技術、化工與環境、服裝、車輛維修、運輸、數字媒體、網絡技術、軟件與應用技術、醫學技術、藥學、護理、財稅、市場營銷、電子商務、國際商務、物流管理、酒店管理、旅游管理、公共服務與管理、學前教育、藝術設計。

   技能測試分為理論考核和實操考核，在同一測試系統一次性完成，技能測試總時長50分鐘。

   理論考核的考試范圍為《09電氣技術類專業考試標準》中的技能模塊1、2、3、4，即：模塊1電工基本操作，模塊2電動機控制線路的安裝與調試，模塊3電子電路的組裝、焊接與調試，模塊4 PLC控制線路的安裝與調試。

   實操考核的考試范圍為《09電氣技術類專業考試標準》中的技能模塊2電動機控制線路的安裝與調試。

《09電氣技術類專業考試標準》

技能模塊 1.電工基本操作

1.技術要求

（1）常用電工工具的使用

①熟悉常用電工工具的功能及使用方法， 掌握常用電工工具的操作要領及注意事項。

②會使用相關電工工具對線路進行連接和檢測。

（2）常用電工儀器儀表的使用

①熟知常用電工儀器儀表的結構、表盤與刻度，了解相關儀表的工作原理。

②會根據不同測量要求， 選擇電工儀器儀表， 掌握正確的使用方法。

（3）電阻、電容、電感等基本元件的識別及檢測

①熟知電阻、電容、電感等基本元件的外形及標識。

②熟知萬用表測量電阻、電容、電感功能區， 了解萬用表測量電阻、電容、電感的工作原理， 熟知萬用表測量電阻、電容、電感的方法，熟練運用萬用表對電阻、電容、電感等基本元件 進行質量檢測。

（4）交直流電壓、交直流電流的測量

①熟知測量電壓、電流的電工儀表結構、表盤與刻度， 了解相關儀表的工作原理， 會根據不 同的測量要求，選擇電工儀表， 掌握正確的使用方法，熟知萬用表測量電壓、電流功能擋位， 掌握測量數值與相關量程的關系。

②會用電工儀表測量電路的電壓、電流，會使用鉗形電流表。

（5）交流電波形及參數測量

①熟知示波器的面板結構，熟練掌握各功能鍵的使用方法，掌握測量波形的方法。

②會將示波器正確接入信號測量電路，會識讀和計算信號波形參數，會利用相關儀表對電路 進行調試和維護，并排除電路的簡單故障。

（6）三相星形負載電路的連接與測量

①熟知三相對稱負載星形聯結的方式及電路中各物理量的關系。熟悉電壓表、電流表、功率 表、電能表等結構、表盤及刻度，了解相關工作原理。會根據不同的測量要求， 正確選擇不 同的相關儀表， 掌握正確的使用方法。

②能將相關儀表正確接入三相負載電路，選擇適當的量程，掌握測量數值與相關量程的關系。

（7）導線的連接與絕緣恢復、整形與捆扎

①了解導線連接的形式， 熟知其連接及絕緣恢復的操作過程。

②能正確連接導線，規范進行絕緣恢復，能夠根據實際需要對導線進行整形與捆扎。

（8）單相電能表的安裝與測量

①熟知單相電能表的面板結構， 了解其工作原理，掌握電能的測量和讀數方法。

②會將單相電能表接入測量電路，會識讀和計算測量值。

（9）變壓器的同名端及其測定方法

①理解變壓器同名端的物理意義，熟知測定變壓器同名端的方法及其工作原理。

②會連接測量線路， 根據測定結果判定變壓器的同名端， 并做標記。 2.設備及原材料

（1）設備：電源、燈泡、電阻器、電容器、電感器、低壓斷路器、單相變壓器等。

（2）原材料： 網孔板、 PVC 線槽、端子排、尼龍扎帶、絕緣膠帶、各型導線等。 3.工具量具的使用

（1）量具： 試電筆、電壓表、電流表、萬用表、鉗形電流表、示波器、功率表、單相電能 表、函數信號發生器等。

（2）工具：斜口鉗、 尖嘴鉗、剝線鉗、螺絲刀、電工刀、扳手等。 4.操作規范要求

（1）穿著工作服和電工膠鞋，正確執行電氣作業安全操作規范。

（2）遵守電工安全操作規程，進行電氣設備的安全檢查。

（3）按照電氣設備安裝、布線的工藝要求，防止出現設備及元器件的損壞、人身安全事故， 提高電氣設備儀器安全防護意識。

（4）遵守安全文明生產規范， 樹立節能環保與可持續發展意識，工作場地整潔，工件、工 具、量具擺放整齊。

（5）服從監考人員安排，保持考場秩序。

技能模塊 2.電動機控制線路的安裝與調試

1.技術要求

（1）常用低壓電器的認識與檢測

①熟悉常用低壓電器的應用、圖形符號和文字符號。

②能根據要求選擇合適的低壓電器， 并能檢測其質量，會安裝常用低壓電器。

（2）三相異步電動機絕緣電阻、空載電流的測量

①熟知兆歐表、鉗形電流表的外形、結構、表盤及刻度。

②熟練進行兆歐表的測前檢測，會使用兆歐表測量電動機的絕緣電阻、鉗形電流表測量電動 機的空載電流。

（3）三相異步電動機定子繞組首末端的判斷

①熟知三相異步電動機定子繞組首末端判斷的方法，理解三個首端與三個末端的極性關系。

②會用直流法測定三相異步電動機定子繞組首末端，會連接測定線路， 并將測定結果做好標 記。

（4）三相異步電動機單向運轉控制電路的繪制、安裝與調試

①熟知單向運轉控制電路電氣原理圖，理解其控制過程及電路保護措施。

②能夠繪制電路接線圖， 根據接線圖進行安裝、檢測及調試， 并排除故障。

（5）三相異步電動機雙向運轉連續控制電路的繪制、安裝與調試

①熟知三相異步電動機雙向運轉連續控制電路電氣原理圖，理解其控制過程及電路保護措 施。

②能夠繪制電路接線圖， 根據接線圖進行安裝、檢測及調試， 并排除故障。

（6）三相異步電動機 Y-△降壓起動電路的繪制、安裝與調試

①熟知三相異步電動機 Y-△降壓起動電路電氣原理圖，理解其控制過程及電路保護措施。

②能夠繪制電路接線圖， 根據接線圖進行安裝、檢測及調試， 并排除故障。

（7）三相異步電動機順序與多地控制電路的繪制、安裝與調試

①熟知三相異步電動機順序與多地控制電路電氣原理圖， 理解其控制過程及電路保護措施。

②能夠繪制電路接線圖， 根據接線圖進行安裝、檢測及調試， 并排除故障。

（8）三相異步電動機調速與制動控制電路的繪制、安裝與調試

①熟知三相異步電動機調速與制動控制電路電氣原理圖， 理解其控制過程及電路保護措施。

②能夠繪制電路接線圖， 根據接線圖進行安裝、檢測及調試， 并排除故障。

2.設備及原材料

（1）設備：熔斷器、低壓斷路器、交流接觸器、按鈕開關、熱繼電器、 時間繼電器、三相 異步電動機、直流電源、三相交流電源等。

（2）原材料： PVC 線槽、網孔板、端子排、各型導線等。 3.工具量具的使用

（1）量具：兆歐表、鉗形電流表、試電筆、萬用表等。

（2）工具：螺絲刀、斜口鉗、尖嘴鉗、電工刀、剝線鉗等。 4.操作規范要求

（1）穿著工作服和電工膠鞋，正確執行電氣作業安全操作規范。

（2）遵守電工安全操作規程，進行電氣設備的安全檢查。

（3）按照電氣設備安裝、布線的工藝要求，防止出現設備及元器件的損壞、人身安全事故， 提高電氣設備儀器安全防護意識。

（4）遵守安全文明生產規范， 樹立節能環保與可持續發展意識，工作場地整潔，工件、工 具、量具擺放整齊。

（5）服從監考人員安排，保持考場秩序。

技能模塊 3.電子電路的組裝、焊接與調試

1.技術要求

（1）常用電子工具及儀器儀表的使用

①熟悉常用電子工具的功能及使用方法， 掌握常用電子工具的操作要領及注意事項。

②會使用相關電子工具及儀器儀表對電子電路進行組裝、焊接與調試。

（2）常用半導體器件的管腳識別與檢測

①熟知常用半導體器件的結構、外形及圖形符號，理解常用半導體器件工作原理及應用。

②會使用萬用表對常用半導體器件進行質量檢測并對引腳進行判別。

（3）直流穩壓電路的組裝與調試

①熟知直流穩壓電路的原理圖、功能和特性， 理解直流穩壓電路的工作原理。

②能根據直流穩壓電源的原理圖、接線圖，按照布線的工藝要求在 PCB 板上組裝與調試，并 能排除簡單故障。

（4）家用調光臺燈電路的組裝與調試

①熟知家用調光臺燈電路的原理圖、功能和特性， 理解調光臺燈的工作原理。

②能根據家用調光臺燈的原理圖、 接線圖，按照布線的工藝要求在 PCB 板上組裝與調試， 并能排除簡單故障。

（5）分壓式偏置放大電路的組裝與調試

①熟知分壓式偏置放大電路的原理圖、功能和特性，理解分壓式偏置放大電路的工作原理。

②能根據分壓式偏置放大電路的原理圖、 接線圖，按照布線的工藝要求在 PCB 板上組裝與 調試， 并能排除簡單故障。

（6）集成運算放大電路的組裝與調試

①熟知集成運算放大電路的原理圖、功能和特性， 理解集成運算放大電路的工作原理。

②能根據集成運算放大電路的原理圖、 接線圖，按照布線的工藝要求在 PCB 板上組裝與調 試，并能排除簡單故障。

（7）常用邏輯門電路的引腳識別與應用

①熟知 TTL 集成邏輯門電路的引腳排列及邏輯功能，會引腳編號的判斷方法。

②會利用 TTL 集成邏輯門電路完成常用邏輯功能。

（8）三人表決電路的設計與制作

①熟知 TTL 集成邏輯門電路引腳。

②會用 TTL 集成邏輯門電路在面包板上搭接三人表決電路。

（9）計數、譯碼顯示電路的組裝與調試

①熟知常用計數器、譯碼器型號及應用。

②能根據計數器、譯碼器引腳功能正確組裝邏輯電路并進行調試。 2.設備及原材料

（1）設備：函數信號發生器、示波器、直流穩壓電源等。

（2）原材料： 電子電路裝配套件、與套件對應的 PCB 板、 面包板、導線、焊錫、助焊劑、 TTL 集成電路、計數器 74LS163、顯示譯碼器 74LS48 等。

3.工具量具的使用

（1）量具：試電筆、萬用表等。

（2）工具：螺絲刀、斜口鉗、尖嘴鉗、剝線鉗、吸錫器、電烙鐵、鑷子、剪刀、細砂紙等。 4.操作規范要求

（1）穿著工作服和電工膠鞋，正確執行電氣作業安全操作規范。

（2）遵守電工安全操作規程，進行電子電路的安全檢查。

（3）按照電氣設備安裝、布線的工藝要求，防止出現設備及元器件的損壞、人身安全事故， 提高電氣設備儀器安全防護意識。

（4）遵守安全文明生產規范， 樹立節能環保與可持續發展意識，工作場地整潔，工件、工 具、量具擺放整齊。

（5）服從監考人員安排，保持考場秩序。

技能模塊 4.PLC 控制線路的安裝與調試

1.技術要求

（1）三相異步電動機兩地起保停的 PLC 控制電路的安裝與調試

①熟知 PLC 面板的輸入、輸出端子標號及連接，熟悉輸入和輸出狀態指示燈、運行狀態指 示燈及 PLC 的下載編程接口。

②能根據控制要求， 合理分配 I/O 地址單元， 編寫運行兩地起保停的 PLC 控制程序。畫出 PLC 外部電路圖并會連接 PLC 控制線路， 輸入程序并調試。

（2）帶式輸送機的 PLC 控制電路的安裝與調試

①熟知 PLC 面板的輸入、輸出端子標號及連接，熟悉輸入和輸出狀態指示燈、運行狀態指 示燈及 PLC 的下載編程接口。

②能根據控制要求，合理分配 I/O 地址單元， 會運用順序控制指令，編寫運行帶式輸送機的 PLC 控制程序。畫出 PLC 外部電路圖并會連接 PLC 控制線路， 輸入程序并調試。

（3）交通燈的 PLC 控制電路的安裝與調試

①熟知 PLC 面板的輸入、輸出端子標號及連接，熟悉輸入和輸出狀態指示燈、運行狀態指 示燈及 PLC 的下載編程接口。

②能根據控制要求， 合理分配 I/O 地址單元。熟悉并發順序功能圖，會運用順序控制指令， 編寫運行交通燈的 PLC 控制程序。畫出 PLC 外部電路圖并會連接 PLC 控制線路，輸入程序 并調試。

（4）三相異步電動機 Y- △降壓啟動的 PLC 控制電路的安裝與調試

①熟知 PLC 面板的輸入、輸出端子標號及連接，熟悉輸入和輸出狀態指示燈、運行狀態指 示燈及 PLC 的下載編程接口。

②能根據控制要求， 合理分配 I/O 地址單元， 熟悉選擇順序功能圖，會運用順序控制指令， 編寫運行電動機 Y-△降壓啟動的 PLC 控制程序。畫出 PLC 外部電路圖并會連接 PLC 控制 線路， 輸入程序并調試。

（5）三相異步電動機三速運行的 PLC 控制電路安裝與調試

①熟知 PLC 面板的輸入、輸出端子標號及連接，熟悉輸入和輸出狀態指示燈、運行狀態指 示燈及 PLC 的下載編程接口。

②能根據控制要求， 合理分配 I/O 地址單元， 熟悉選擇順序功能圖，會運用順序控制指令， 編寫運行三相異步電動機三速運行的 PLC 控制程序。畫出 PLC 外部電路圖并會連接 PLC 控 制線路，輸入程序并調試。

2.設備及原材料

（1）設備： 計算機（已安裝 GX Developer 編程軟件，并配有 SC-09 通信電纜）、三菱 FX2N 系列 PLC 主機模塊、指示燈模塊、帶式輸送機模擬顯示模塊、交通燈顯示模塊、 控制變壓 器、熔斷器、低壓斷路器、交流接觸器、按鈕開關、熱繼電器、電動機等。

（2）原材料： 發光二極管、PVC 線槽、網孔板、端子排、 各型導線等。 3.工具量具的使用

（1）量具：試電筆、萬用表等。

（2）工具：螺絲刀、斜口鉗、尖嘴鉗、剝線鉗等。 4.操作規范要求

（1）穿著工作服和電工膠鞋，正確執行電氣作業安全操作規范。

（2）遵守電工安全操作規程，進行電氣設備的安全檢查。

（3）按照電氣設備安裝、布線的工藝要求，防止出現設備及元器件的損壞、人身安全事故， 提高電氣設備儀器安全防護意識。

（4）遵守安全文明生產規范， 樹立節能環保與可持續發展意識，工作場地整潔，工件、工 具、量具擺放整齊。

（5）服從監考人員安排，保持考場秩序。

技能模塊 5.電機調速系統的安裝與調試

1.技術要求

（1）整流、逆變、變流電路的安裝與調試

①熟知整流二極管、晶閘管等半導體元件的外形及引腳， 能繪制整流、逆變、變流電路的原 理圖， 理解整流、逆變、變流電路的工作原理。

②根據控制要求，正確選擇合適的電子元器件，會按電氣控制工藝進行安裝與調試。

（2）交直流調速系統的安裝與調試

①熟知晶閘管的外形及引腳， 能繪制整流、逆變、變流電路的原理圖， 理解整流、逆變、變 流電路的工作原理。

②會用萬用表檢測晶閘管的管腳及質量，根據控制要求， 會按電氣控制工藝進行交直流調速 系統的安裝與調試。

（3）常用變頻器的基本應用

①熟知常用變頻器的操作面板，理解常用型號變頻器主電路、控制電路端子符號與功能，掌

握變頻器的電路配線及注意事項。

②根據控制要求，正確連接電氣控制線路，選擇合適運行模式，會設置及修改參數，控制電

動機運行。

2.設備及原材料

（1）設備： 控制變壓器、 晶閘管整流調速裝置、平波電抗器、三菱 FR-E740 變頻器、直流 電壓表、直流電流表、示波器、 電動機等。

（2）原材料： 端子排、 PVC 線槽、網孔板、各型導線等。 3.工具量具的使用

（1）量具：試電筆、萬用表等。

（2）工具：螺絲刀、斜口鉗、尖嘴鉗、剝線鉗等。 4.操作規范要求

（1）穿著工作服和電工膠鞋，正確執行電氣作業安全操作規范。

（2）遵守電工安全操作規程，進行電氣設備的安全檢查。

（3）按照電氣設備安裝、布線的工藝要求，防止出現設備及元器件的損壞、人身安全事故， 提高電氣設備儀器安全防護意識。

（4）遵守安全文明生產規范， 樹立節能環保與可持續發展意識，工作場地整潔，工件、工 具、量具擺放整齊。

（5）服從監考人員安排，保持考場秩序。

技能模塊 6.低壓配電柜、配電板的安裝與調試

1.技術要求

（1）低壓電器的選用、參數設置

①熟知常用低壓電器的結構、特點、工作原理及作用， 會繪制其圖形符號與文字符號，掌握 其型號含義、性能、主要技術參數及選用。

②根據控制電路要求，會選擇常用低壓電器， 進行參數設置。會檢測常用低壓電器的質量， 并能在線路中合理布局與固定。

（2）典型照明電路的安裝與檢修

①熟知各種照明燈具的結構及應用，理解典型照明電路的工作原理，能夠繪制典型照明電路 的接線圖。

②根據照明場所需要，能按工藝要求安裝照明電路，并進行故障檢查與維修。

（3）單相電能表的安裝與測量

①熟知單相電能表的結構、表盤及刻度， 熟悉工作原理、測量步驟及讀數方法。

②會根據負載大小選擇不同規格的電能表，會將單相電能表接入測量電路， 能用萬用表對測 量電路進行故障檢測。

（4）低壓配電柜、配電板的安裝與調試

①熟知配電柜、配電板中的相關低壓電器，理解其工作原理。能夠繪制出各低壓電器在配電 柜、配電板中的布局圖。

②會選擇合適的低壓電器，并能檢測其質量，根據配電要求進行安裝。能用萬用表對配電柜、 配電板線路進行檢測與調試。

2.設備及原材料

（1）設備：單相電能表、照明燈具、 熔斷器、低壓斷路器、交流接觸器、按鈕開關、熱繼

電器、 時間繼電器、燈座、插座等。

（2）原材料： 網孔板、端子排、 PVC 線槽、各型導線等 3.工具量具的使用

（1）量具：試電筆、萬用表等

（2）工具：螺絲刀、斜口鉗、尖嘴鉗、剝線鉗等。 4.操作規范要求

（1）穿著工作服和電工膠鞋，正確執行電氣作業安全操作規范。

（2）遵守電工安全操作規程，進行電氣設備的安全檢查。

（3）按照電氣設備安裝、布線的工藝要求，防止出現設備及元器件的損壞、人身安全事故， 提高電氣設備儀器安全防護意識。

（4）遵守安全文明生產規范， 樹立節能環保與可持續發展意識，工作場地整潔，工件、工 具、量具擺放整齊。

（5）服從監考人員安排，保持考場秩序。

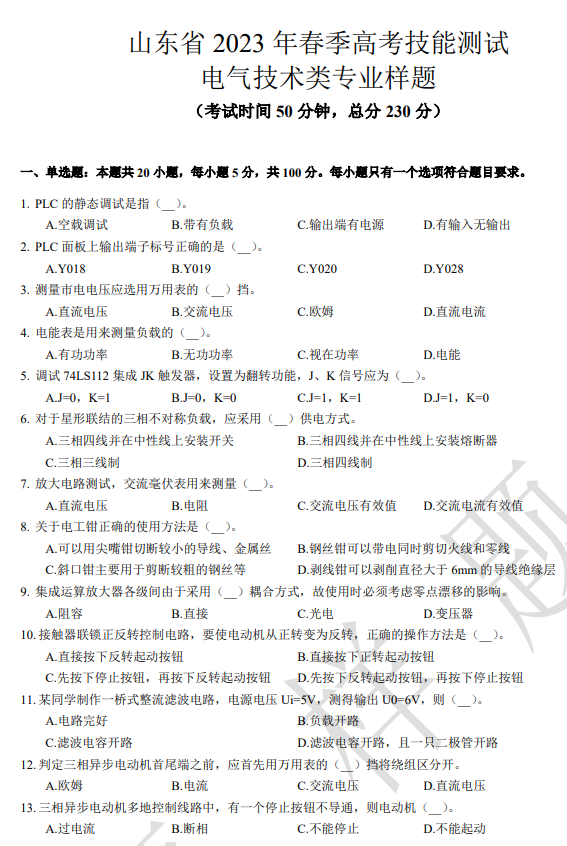

專業樣題
